鋼制重力式無閥過濾器廣泛應用于地表水凈化、地下水除鐵除錳、循環水旁流過濾、生產廢水除懸浮雜質、有機污水經生化處理和二次沉淀池處理之后的后續過濾以及室內游泳池水的過濾，是一種理想的水處理設備。

目前，我廠生產的無閥過濾器有兩大系列：一類是濾池為方形，過濾水量有20m3/h至175m3/h;另一類濾池為圓形，過濾水量有20m3/h至80m3/h、200m3/h至750m3/h。其中過濾水量為20m3/h至175m3/h的均為整體運輸至現場，過濾水量為200m3/h至750m3/h的，由我公司預制成幾部分，運至現場拼裝而成，再經防腐后交付施工單位，裝填濾料后即可調試和運行。

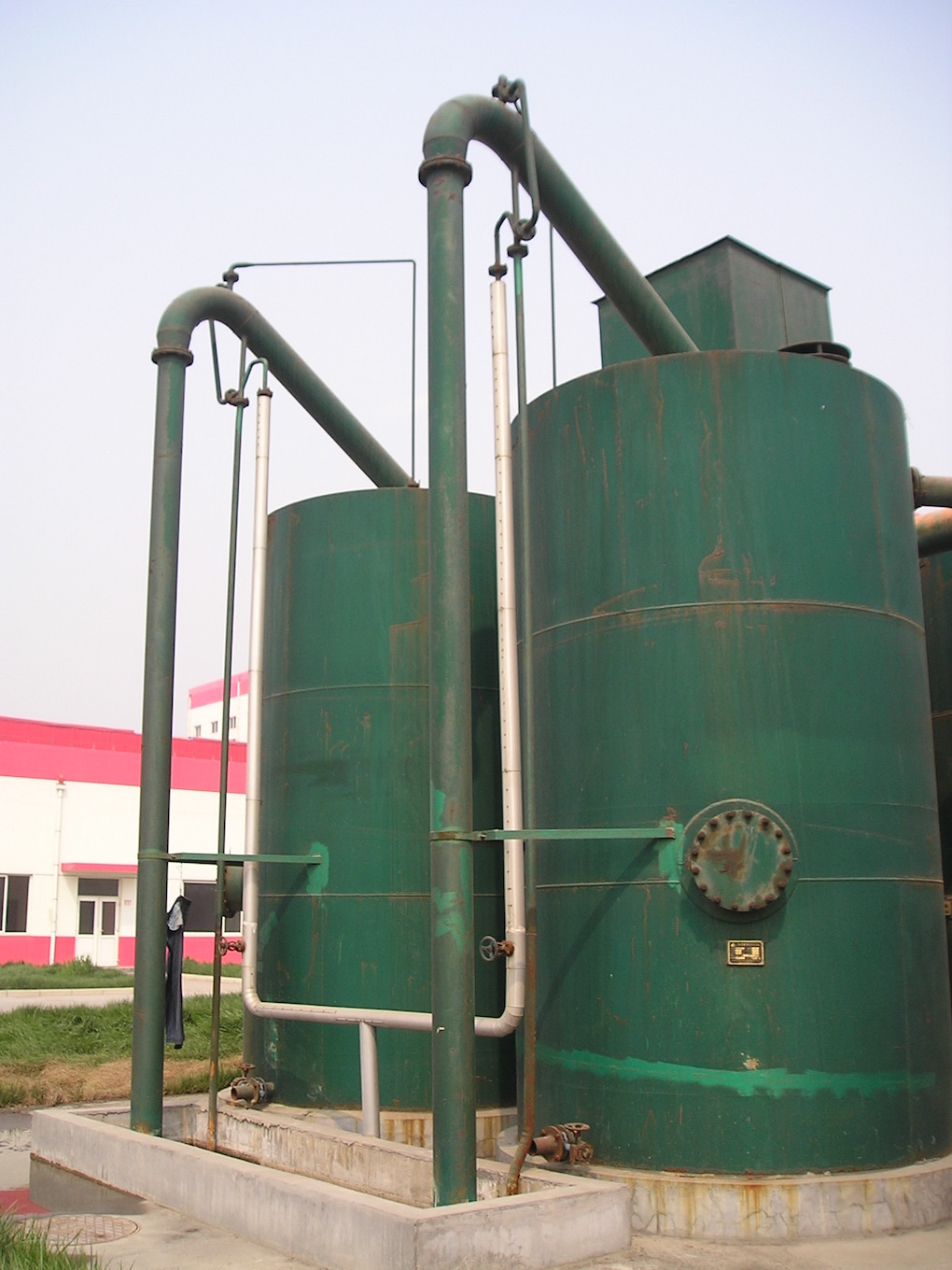

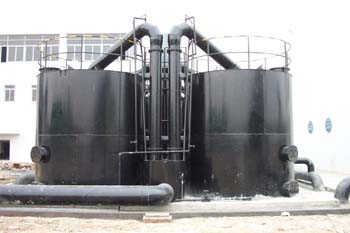

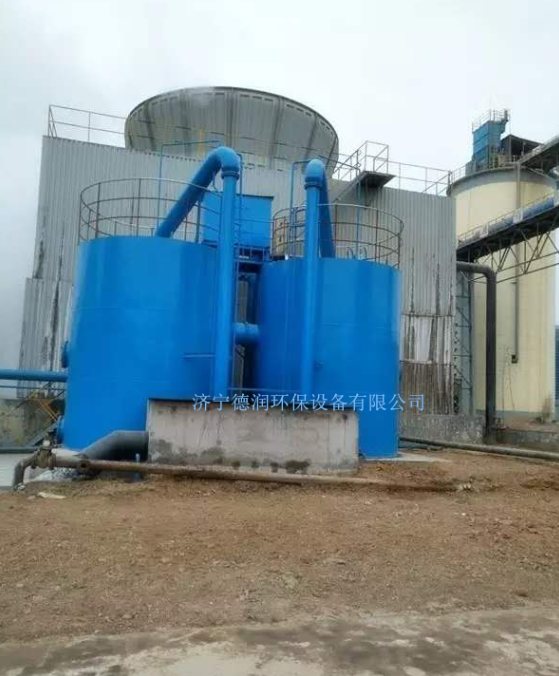

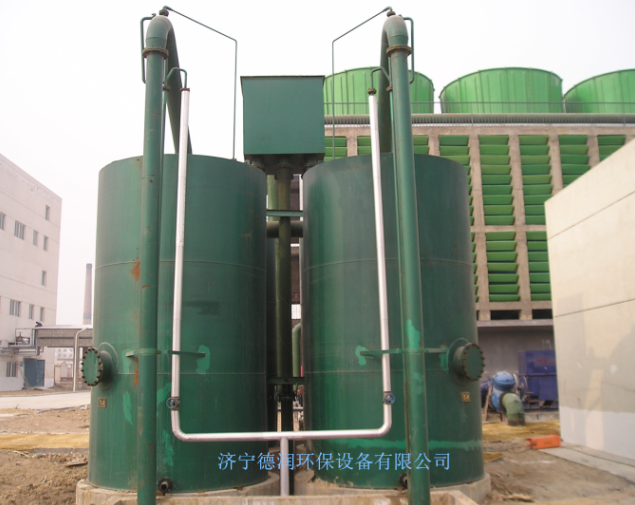

       鋼制式無閥過濾器進水、出水、沖洗及排水均不用閥門，靠水力作用自動運行，運行費用低，管理方便，安全可靠，運行自動化，設備一體化，進水箱、過濾器、反沖洗水箱等組裝一體，結構緊湊，用戶只需按要求做設備基礎和接通進出水管即可投入運行。同時，該過濾器系列產品均裝有頂蓋，衛生防護條件好，可以露天設置，與鋼筋混凝土濾池相比自重小，可采用瀝青砂柔性基礎。
◆工作原理

       其基礎原理是原水由進水管送入濾池，經過濾池層自上而下地過濾，清水即從連通管注入存水箱內貯存，水箱充滿后，水通過出水管入清水池，濾層不斷截留懸浮物，造成濾層阻力的逐漸增加，因而促使虹吸管內的水位不斷升高。當水位達到虹吸輔助管管口時，水自該管中落下，通過抽氣管借以帶走虹吸下降管中的空氣，當真空度達到一定值時，便發生虹吸作用。這時水管中的水自下而上地通過濾層，對濾料進行反沖洗。當沖洗水箱水面下降至虹吸破壞管時，空氣進入虹吸管，破壞虹吸作用。濾池反沖洗結束，進入下一周期工作。因而無需象其它過濾器那樣，必須設置反沖洗泵和反沖洗水塔。

       本系列過濾器的較大規格產品中，與國標圖的鋼筋混凝土重力式無閥過濾池相比，增加了每組三座系列，期終水頭損失最大許可值由國標圖的1.70米增加了1.50米和1.90米兩檔次，為凈水廠設計的高程布置提供了方便選擇的產品。
◆設計參數

平均流速：10m/h

平均反沖洗強度：15l/m2.秒

反沖洗歷時：5分鐘

期終水頭損失值：1.50米、1.70米、1.90米（三檔任選）

反沖洗膨脹高度：700×40%外加100mm安全高

濾料層高度：700mm承托層厚度270mm

進水濁度：≤50mg/l

出水濁度：≤15mg/l

濾料：石英砂
◆說明

       本設備所有出口法蘭均按標準JB/T81-94PN0.6MPa制造，也可按照客戶要求制造；

       注明設備材質要求，未注明是按照碳鋼制造；

       我公司有各類組合式無閥過濾器，流量從20-1000m3/h,詳細參數請咨詢公司技術部；
